¿Cómo realizar el mantenimiento de la toma de tierra?
Con el paso del tiempo es posible que los conductores de una toma de tierra se vean desgastados. Por ello es importante ejecutar un chequeo anual para garantizar la seguridad y protección del establecimiento. Así podemos prevenir accidentes por sobre corriente que puedan provocar una descarga y demás fallas en el sistema eléctrico. ¿Te interesa saber cómo hacer el mantenimiento de la toma de tierra? ¡Comencemos!
¿Qué materiales se necesitan para hacer una toma de tierra?
Antes de realizar una toma de tierra, debemos dirigirnos a una tienda de ferretería por materiales. Se requiere el equipo de protección adecuado que incluye un casco, guantes y zapatos dieléctricos, así como detector de tensiones.Si tienes poca experiencia quizás también necesites tu móvil, puedes descargar una App en la Play Store para aprender un poco sobre el tema.
Necesitas las siguientes herramientas: una pala pequeña, llave inglesa, alicates, una barreta, el medidor de resistencia y unos baldes. También es crucial conocer las partes de una toma de tierra, tener uno que otro repuesto en caso de que haya alguna falla.
Jabalinas (Electrodos)

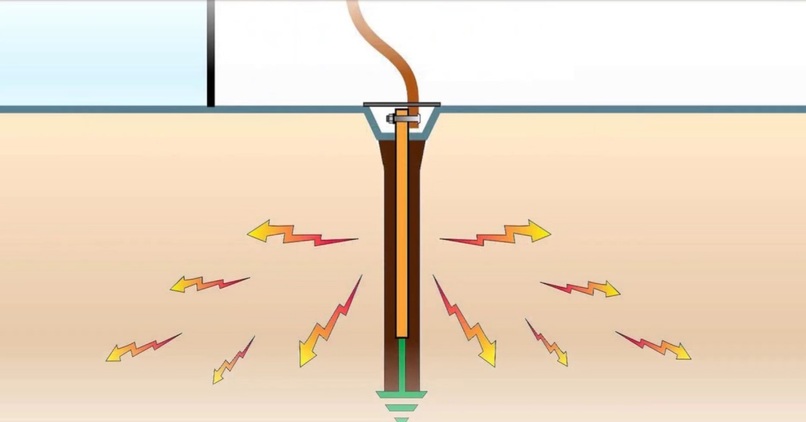

Es el elemento más importante de la toma de tierra. Las jabalinas utilizadas para esto van enterradas a gran profundidad en el suelo dentro de una caja de inspección de fácil acceso. Está hecha de una barra con núcleo de acero con un revestimiento de cobre electrolítico. Su función es la de desviar la corriente eléctrica a la tierra. Gracias a este artefacto se logran evitar las descargas a personas y equipos. La jabalina irá unida a un cable de cobre que forma parte del circuito.
Cemento conductivo certificado
El cemento conductivo es un material de alta resistencia similar al concreto. Funciona aumentando el área de contacto para asegurar la conexión entre la jabalina y el suelo circundante. El cemento conductivo viene formulado con aditivos que aumentan su conductividad. El cemento lo venden listo para incorporar a la toma, se puede humedecer un poco el fondo del pozo donde va enterrada la jabalina antes de vaciarlo.
Conductor conectado a los electrodos

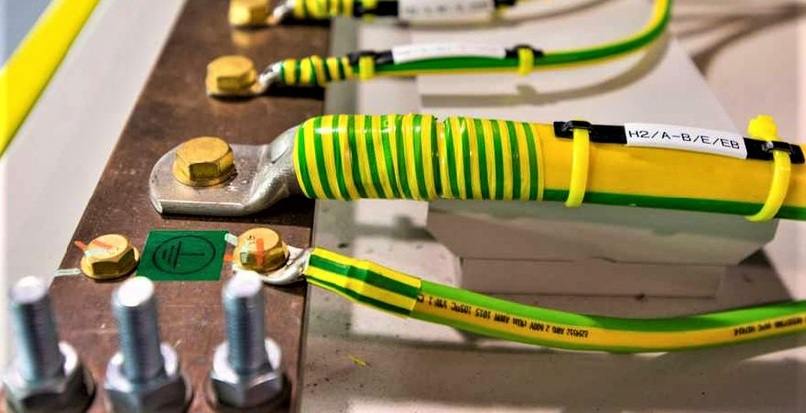

También llamada línea de enlace con la tierra, se trata de un conjunto de conductores conectados entre sí. Estos van a ir ya sea enterrados junto con la toma de tierra o empotrados en una placa de cemento conductividad. Su finalidad es canalizar las fugas de corriente que puedan provenir de la instalación o de alguna descarga eléctrica proveniente del pararrayo u otra parte del circuito.
Bornes de toma de tierra

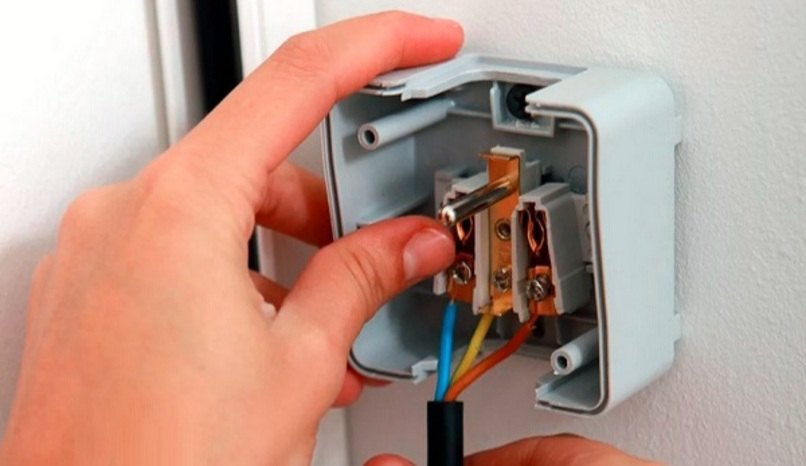

Estos Bornes se usan para hacer la conexión entre la toma de corriente y el punto de puesta a tierra. Cada circuito debe llevar uno o varios bornes que aseguren la continuidad eléctrica. A menudo se encuentran ubicados en un lugar accesible del circuito, conectados a un dispositivo que permita medir la resistencia de la toma a tierra. Estos se pueden desconectar para evaluar ciertas fallas en la toma.
Conductores de protección
Los conductores de protección pueden ser aislados, con multipolares, o unipolares, que estarán hechos de cobre aislado con cables amarillos y verdes. Es importante saber diferenciar con que tipo de cable se esta trabajando.
Estos conectores se conectan a los elementos metálicos de la instalación. Pueden ser tanto las tuberías, las partes metálicas de las estructuras de hormigón, calderas o cualquier masa metálica de gran calibre que se encuentre incorporada a la construcción. Su función es proteger las instalaciones de contactos indirectos.
¿Cómo hacer el mantenimiento de una toma de tierra correctamente?

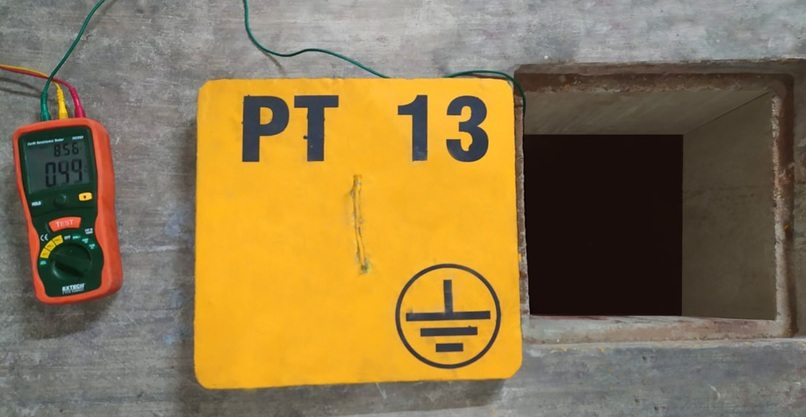

Para el mantenimiento de la toma de tierra comenzamos destapando nuestra cajetilla de seguridad. Lo primero es visualizar el estado de la jabalina, algunas veces la podemos encontrar un poco sulfatada. Retiramos el conector y procedemos a medir la resistencia, para lo cual debemos instalar dispersores auxiliares. Se verifica el valor de resistencia arrojado por el equipo. La medición de la puesta a tierra se recomienda que sea anual y de no ser así que no sobrepase los tres años.
Exponemos un poco más el electrodo extrayendo material dentro del pozo, con unos 40 cm de tierra será suficiente. Procedemos a preparar el químico para tratar la tierra, normalmente viene repartido en tres bolsas que deben diluirse en 20 litros de agua y mezclarse. Vaciamos el químico en el pozo y con la ayuda de la barrera golpeamos un poco la tierra para que el químico se absorba más rápido.
Una vez aplicados los químicos, deben esperar unas dos horas para que se absorba. Mientras, podemos usar una lija para limpiar un poco el electrodo y quitarle la capa sulfatada. Volvemos a realizar la medición de resistencia, que debe haberse reducido, y rellenamos el pozo con tierra de nuevo. Volvemos a colocar el conductor conectado a tierra, ayudándonos con la llave inglesa, y nos aseguramos de que haga buen contacto con el electrodo. Y se cierra la cajetilla de nuevo para finalizar el trabajo.
¿Qué puedo hacer para reducir la resistencia de una toma de tierra?
Si deseas reducir la resistencia, una manera es introducir en el pozo una jabalina mucho más larga y profunda. Técnicamente, si utilizas una del doble del tamaño, debería reducir la resistencia de la toma en un 40% aproximadamente. También es posible hacerlo aumentando el grosor de la misma. Debes conocer como se hacen los pozos a tierra para ejecutar estos cambios.
Otra manera bastante eficaz, pero que se puede volver un poco más complicada, es enterrando varias jabalinas paralelamente. Usando tres de estas, podrás conseguir que baje la resistencia hasta un 60%. Y deberás hacer una conexión entre los electrodos empleados.
La manera más sencilla y más usada para reducir la resistencia, es tratando la tierra. El tratamiento se realiza con químicos como el sulfato de magnesio o de cobre y la sal de roca. Se pueden colocar en pequeños surcos alrededor del electrodo formando una trinchera. Este método no es permanente, ya que estos químicos se irán disolviendo gradualmente en la tierra con las lluvias. Con el paso de los años es posible que se requiera otro mantenimiento.
