¿Cómo construir un pozo a tierra con electrodo tipo 'Rehilete'?

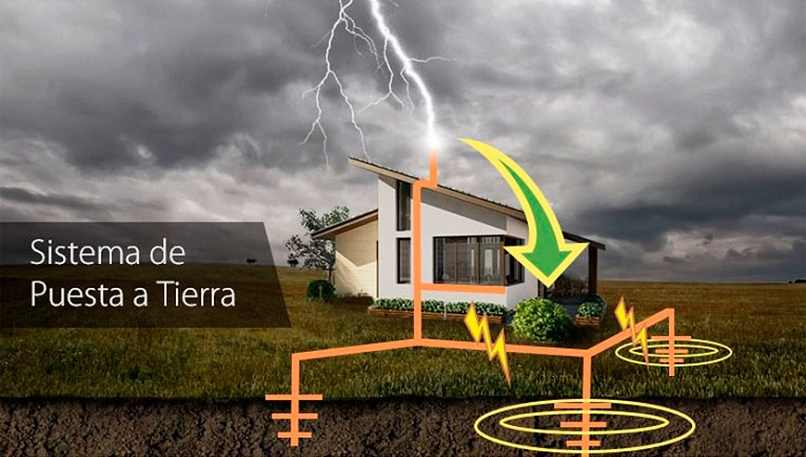

Al momento de hacer una instalación eléctrica, siempre ha sido necesario hacer pozos o tomas a tierra para conducir las corrientes inestables o sobrecargas hacia un punto muerto y no hacia algunos dispositivos (como routers). Este procedimiento es vital a nivel de seguridad y estabilidad de las conexiones. En este artículo te enseñaremos a construir un pozo a tierra con un electrodo tipo Rehilete.
¿Qué materiales se necesitan para crear un pozo a tierra tipo Rehilete?
A pesar de que el electrodo Rehilete no es el más común para las puestas a tierra, es muy eficiente para su propósito, sin embargo, este proceso necesita de unos materiales en específico para que pueda cumplirse a cabalidad. También puedes hacer uso de otras herramientas como la app 'Malla Puesta a Tierra', disponible en Play Store, para ampliar las especificaciones técnicas.
Sempre deben cumplirse con los requerimientos exigidos y seguir los pasos de forma específica. A continuación, te presentamos todos los materiales necesarios para hacer este pozo a tierra, los cuales, también puedes encontrar fácilmente con los servicios de Walmart.
Electrodo tipo Rehilete
Este elemento de cobre posee dos láminas en forma de equis para una mejor adaptación dentro del espacio donde vamos a realizar la puesta a tierra. Es el componente más importante y vital para realizar esta acción. En ocasiones suele confundirse con otro tipo de electrodos, pero sus planchas definen del todo su funcionamiento.
Este tipo de electrodo basa su funcionamiento a partir del principio del aumento de la superficie debido al contacto que suele tener este elemento con el suelo. Su varilla de cobre es de 5/8 y posee una altura de más o menos medio metro.
Cable desnudo
Este tipo de cable es aquel que no posee ningún tipo de cubrimiento de protección, su composición es totalmente de cobre y se puede encontrar fácilmente en cualquier tienda especializada de electricidad y ferretería. Es de los conductores más eficientes, su uso es muy delicado al momento de estar conectado a un sistema de corriente.
Conector tipo AB de 5/8
Este conector es el que usaremos en una de las puntas del cable desnudo. Su función principal es concentrar perfectamente la corriente para que luego conduzca el fluido y las frecuencias que se generen desde la instalación eléctrica.
Cemento conductivo
Este material es vital, pues, su estructura interna y composición es muy diferente al cemento corriente que suele usarse para construcciones comunes. Su conductividad se debe a un conjunto de elementos internos que ayudan a transportar la corriente de una manera más eficiente hacia la tierra.
Con cemento común, algunas sobrecargas o tensiones pueden no llegar correctamente al punto muerto de descarga, lo cual, puede llegar a ser perjudicial para otros aparatos cercanos (como discos de almacenamiento) e incluso para la integridad de personas involucradas.
Caja de registro
Esta caja tiene como finalidad ocultar todas aquellas conexiones que hagamos en una instalación eléctrica. En caso de una puesta a tierra, se suele utilizar una caja en forma de cubeta con una pequeña pestaña lateral.
Bentonita sódica
Esta arcilla contiene un alto contenido de iones y posee una capacidad de fluido en dos fases que permite la expansión de su composición al entrar en contacto con agua. Su uso es muy común para este tipo de pozos como también para ser empleado en otras industrias como la petrolera e investigación ambiental.
¿Qué dimensiones debe de tener mi pozo para colocar el electrodo Rehilete?
Al momento de realizar la excavación del espacio o zanja, hay que tener en cuenta unas dimensiones específicas de 40 centímetros de ancho con una profundidad de un metro. Esto permitirá a que puedan entrar perfectamente cada uno de los materiales sin necesidad de sobreponer a la altura del suelo.
El proceso de esta excavación es simple y rápido, no es necesario depender de algún especialista en la materia para esta acción, aunque es más importante tener la supervisión de un profesional, el cual, posee más conocimientos y conceptos para este tipo de tareas.
¿De qué manera debo preparar el pozo con la bentonita sódica?
Esta bentonita, por lo general, viene en polvo y almacenada en sacos. Al igual que el cemento debemos prepararla en un balde con un poco de agua y mezclarla hasta que quede su preparación un poco viscosa o como un estilo de gel.
Su propósito es mantener húmedo el espacio del pozo o el suelo para que el contacto y la conductividad del electrodo con la tierra se dé de forma correcta. Su mezcla no se mantendrá dentro del pozo, sino que el suelo absorberá este elemento para sumarlo conjuntamente con sus propiedades.
¿Cómo instalar correctamente el pozo a tierra tipo Rehilete?
Una vez hayamos aplicado la bentonita sódica, deberemos proceder a la instalación de los demás materiales para realizar la puesta a tierra. A continuación, te presentamos los pasos a seguir para realizar este procedimiento:
- Introducimos el electrodo tipo Rehilete dentro del pozo
- Preparamos la mezcla del cemento conductivo dentro de un balde con agua para posteriormente vaciar este preparado dentro del pozo.
- Ponemos la caja de registro sobre el electrodo y la mezcla del cemento conductivo
- Realizamos el cableado correspondiente con el cable desnudo desde la punta del electrodo hacia la instalación eléctrica.
- Colocamos el conector tipo AB de 5/8 en la unión del cable desnudo y el electrodo, pues, su conexión asegura una mejor conductividad.
